蝶閥試壓機技術概述 型號 ：JLD 系列（法蘭/對夾式蝶閥專用） 功能定位 ：專為蝶閥設計的全自動密封性及強度試驗平臺，覆蓋低壓至中高壓（PN10~PN40）蝶閥的出廠檢測、型式試驗及復檢需求。支持軟密封/金屬密封蝶閥，兼容對夾式、法蘭式、雙法蘭式等主流連接形式。

五大核心技術特點

 1. 智能自適應夾緊系統 三點浮動密封結構 ：液壓驅動上密封盤，自動補償?shù)y法蘭面平行度偏差（≤±2°），避免閥體變形導致的密封失效。 恒壓閉環控制 ：壓力傳感器實時反饋密封面夾緊力，PID算法動態調整油壓，精度±0.5MPa，杜絕過壓損傷閥體。

 2. 雙介質測試能力 測試類型 介質 壓力范圍 應用場景 殼體試驗 水（可選防銹劑） 1.5×PN（Max 6.4MPa） 閥體強度驗證 密封試驗 空氣/氮氣 1.1×PN（Max 4.4MPa） 低壓氣泡檢漏（靈敏度0.1mm） 雙截斷試驗 水+氣組合 階梯增壓 API 598標準雙截斷密封認證

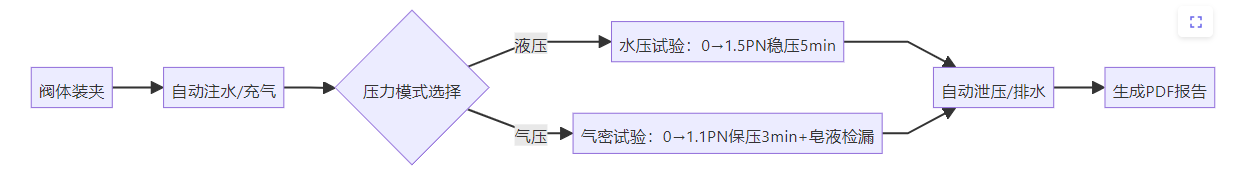

 3. 高效集成化測試流程

閥體裝夾 自動注水/充氣 壓力模式選擇 水壓試驗：0→1.5PN穩壓5min 氣密試驗：0→1.1PN保壓3min+皂液檢漏 自動泄壓/排水 生成PDF報告

4. 安全與可靠性設計 雙冗余保護 ：機械安全閥（泄壓值110%PN）+ 電氣超壓急停，符合ISO 5208安全標準。 防噴濺結構 ：測試腔體采用304不銹鋼密封罩（耐壓10MPa），可視窗口帶鋼化玻璃（厚度12mm）。

 5. 智能化數據管理 工業物聯網架構 ： 4G模塊上傳測試數據至云端（SQL數據庫） 掃碼槍關聯閥門ID，追溯測試記錄（壓力曲線/泄漏率/操作員） 微信端實時推送異常報警（如壓力驟降＞5%） 技術參數對比 項目 傳統試壓臺 JWT-D 蝶閥試壓機 單閥測試周期 ≥15min ≤7min（氣密試驗僅3min） 最大閥徑 DN600 DN1200（定制液壓擴徑） 泄漏量檢測精度 肉眼觀察氣泡 電子流量計（0.01L/min） 能耗 15kW·h/閥 8.5kW·h/閥（變頻控制） 行業應用場景 制造端 ：蝶閥批量出廠試驗（支持8小時連續測試≥50臺） 電站維保 ：煙道蝶閥在線檢修后復驗（配套移動式機組） 認證實驗室 ：符合API 609/EN 593/AWWA C504認證要求 備注 ：支持定制化升級，如超低溫試驗（-196℃液氮環境）、高壓氣密封（PN100）等特殊工況方案。
